Direkt wirkendes Regelgerät

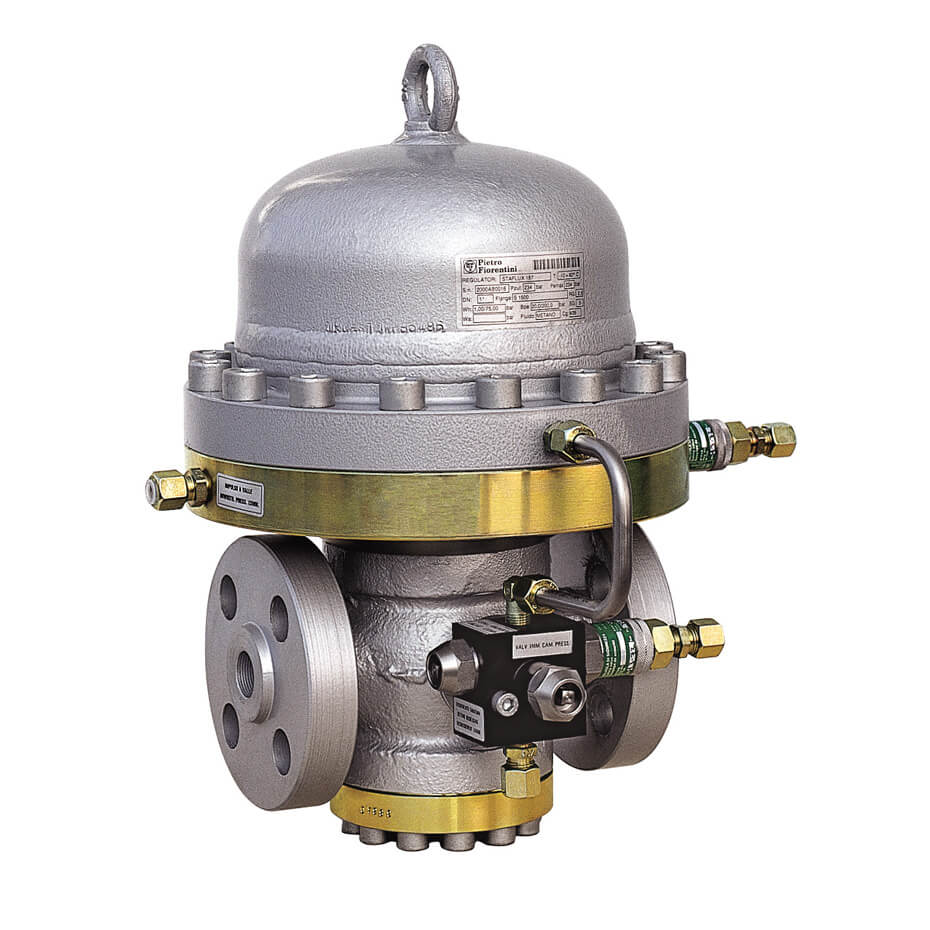

Staflux

Bei der Baureihe Staflux handelt es sich um ein direktwirkendes, vordruckausgeglichenes Gas-Druckregelgerät, dass durch eine Membran und eine kontrastierende, regulierte Gegendruckbewegung gesteuert wird. Die Sollwerteinstellung erfolgt über ein Drei-Wege-/ Zwei- Wege-Ventil, dass den Druck in der oberen Kammer be- und entspannt.
Die Geräte der Baureihe Staflux sind hervorragend geeignet für die Hochdruck-Gasversorgung in Transportleitungen, LNG Terminals, Gasverdichteranlagen, Gasspeicher, Gasverflüssigung usw. Der Betrieb mit gereinigten nicht aggressiven technischen Gasen wie Luft, Stickstoff  erfordert keine besonderen Ausführungen.
ATEX-Hinweis:
Die mechanischen Bauteile des Gerätes verfügen über keine eigenen potenziellen Zündquellen und fallen daher nicht in den Geltungsbereich der ATEX (2014/34/EU). An dem Gerät eingesetzte elektronische Bauteile erfüllen die ATEX-Anforderungen.

Hauptmerkmale

Technische Daten

Pu max je nach Ausführung bis 250 bar

Gastemperaturen -10°C bis +60°C

Umgebungstemperatur -20°C bis +60°C

Mindestdruckgefälle 1 bar

Nennweite DN25 1" ,DN50 2" ,DN 80 3" je nach Ausführung

Flansche  ANSI300RF, ANSI600RF, ANSI300RJ, ANSI600RJ, 1500RF oder RTJ nach ASME B16.5 je nach Ausführung

Optional integriertes Sicherheitsabsperrventil (SAV) je nach Ausführung
