Reflux

Pilotgesteuertes Regelgerät




Reflux

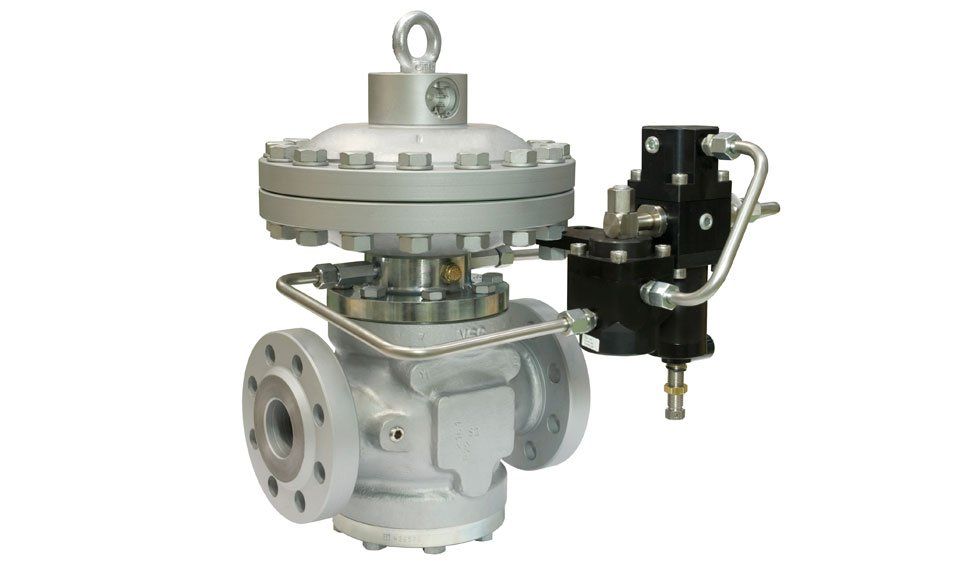

Bei der Baureihe Reflux 819 handelt es sich um mit Hilfsdruck gesteuerte Gas-Druckregelgeräte mit Rohrhülse als Stellglied für Hoch- und Mitteldruckanwendungen. Der Reflux 819 ist ein sogenanntes „fail to close“ Gerät.

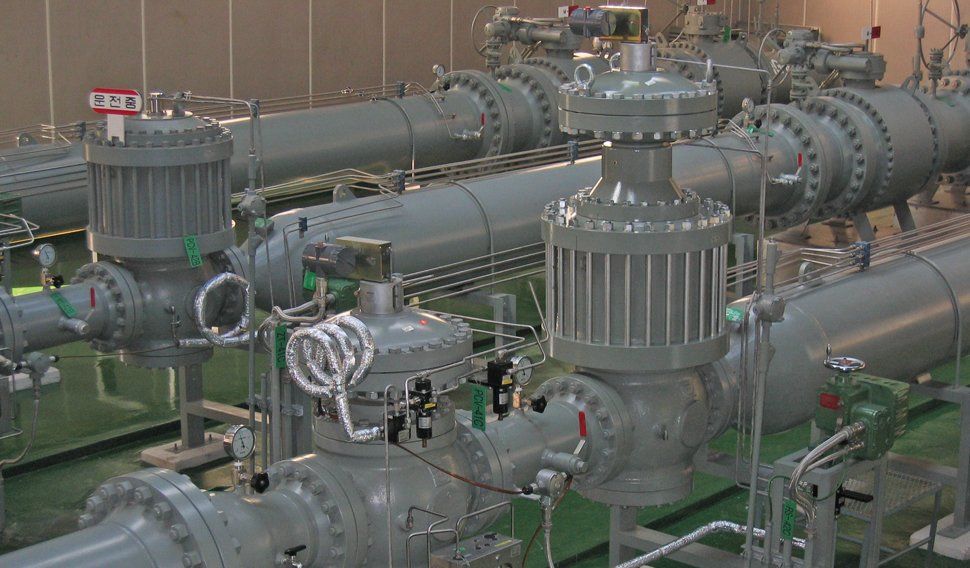

Die Geräte sind besonders geeignet für Übergabe- und Bezirksregelstationen, Gasturbinenanlagen, Sonderkundenanlagen und Brennerversorgung. Der Betrieb mit gereinigten, trockenen und nicht aggressiven technischen Gasen wie Luft, Stickstoff erfordert keine besonderen Ausführungen.
ATEX-Hinweis:
Die mechanischen Bauteile des Gerätes verfügen über keine eigenen potenziellen Zündquellen und fallen daher nicht in den Geltungsbereich der ATEX (2014/34/EU). An dem Gerät eingesetzte elektronische Bauteile erfüllen die ATEX-Anforderungen.
Hauptmerkmale
Technische Daten

Pu max je nach Version bis 100 bar,

Gastemperaturen -10°C (–20°C auf Anfrage) bis +60°C,

Umgebungstemperatur -20°C bis +60°C,

Mindestdruckdifferenz 0,5 bar,

Hohe Durchflussleistung bei niedrigem Differenzdruck,

Sehr hohe Regelgüte,

Regeldruck je nach Pilotregler bis 74 bar,

Sehr wartungsfreundlich

"fail close"
Nennweiten DN 25, 50, 80, 100, 150, 200, 250, 300

Flansche PN16/25/40, ANSI150, ANSI300 & 600

Optionen:

integriertes Sicherheitsabsperrventil (SAV),

integrierter Schalldämpfer,

Niedertemperaturversion –46°C,

Mengenregelung, Fernverstellung,

SAV Fernanzeige,

SAV Fernauslösung
